「図面DXに興味はあるものの、何から始めればよいか分からない」
「システム導入前に、紙図面をすべてデータ化する必要があるのだろうか」
「費用対効果や社内稟議の進め方が分からず、検討が止まっている」
このような悩みを抱える製造業の経営者・担当者は少なくありません。図面管理システムの導入には、課題整理や投資対効果（ROI）の試算、製品選定、社内稟議、図面の取り込みなどが必要です。
ただし、導入前にすべての図面を整理したり、細かな運用ルールを作り込んだりする必要はありません。
本記事では、図面DXを迷わず進められるよう、導入準備から運用定着までの流れを分かりやすく解説します。
index
図面管理システム導入前の準備
現在の図面管理における課題を整理する
図面管理システムを選ぶ前に、「何のために導入するのか」を明確にしましょう。現状の課題と改善したい業務が曖昧なままでは、必要な機能を判断できず、導入後の効果も測れません。
まずは、図面を保管・検索・利用する一連の業務を振り返り、どこで時間や手間が発生しているかを洗い出します。
たとえば、次のような課題がないか確認してみましょう。
●図面や関連資料の保管場所が分散している
●図番や保管場所が分からず、図面探しに時間がかかる
●最新版を判別しにくく、古い図面を使用するリスクがある
●類似図面や過去の見積を活用できず、同じ作業を繰り返している
●紙図面の保管やファイリングにコストがかかっている
課題を整理するときは、「図面が探しにくい」といった感覚的な表現だけで終わらせず、検索回数や所要時間、手戻り件数なども把握しておくことが大切です。数値が分かれば、投資対効果（ROI）の試算や社内稟議にも活用できます。
導入による投資対効果（ROI）を試算する
投資対効果（ROI）とは、システムへの投資に対して、どれだけの効果が得られるかを示す指標です。
まず、現在の図面管理にかかっているコストを次の項目から算出します。
●図面を探す時間
●図面や関連書類を登録・整理する時間
●見積書や帳票へ情報を転記する時間
●誤った版の使用や確認漏れによる手戻り
●紙図面の印刷・保管・廃棄にかかる費用
●類似図面を活用できず、設計や見積をやり直す工数

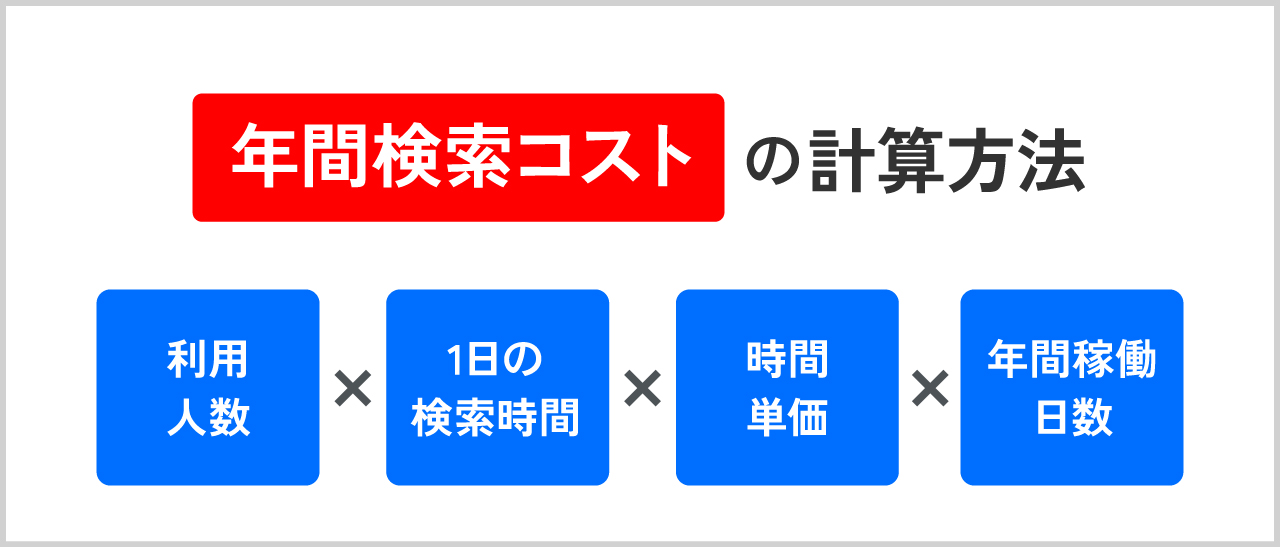

図面検索にかかる年間コストは、次の式で概算できます。
たとえば、10人が1日5回、1回あたり10分かけて図面を探している場合、時間単価2,500円、年間稼働日数240日で試算すると、年間検索コストは約500万円です。検索時間を70％削減できれば、年間約350万円の削減効果が見込めます。
投資対効果（ROI）は、この削減見込み額と、初期費用・月額料金・データ移行費用などを比較し、何年程度で費用を回収できるか確認します。初年度と2年目以降は、費用を分けて比較すると判断しやすくなります。
※上記は試算例です。実際の効果は、図面枚数や利用頻度、現在の運用状況などによって異なります。
図面管理システムを比較検討する
図面管理システムの比較ポイント
課題と導入目的が明確になったら、図面管理システムを比較します。製品によって、AIによる類似図面検索に強いもの、版管理に強いもの、図面以外の文書管理にも幅広く対応するものなど、得意分野が異なります。
比較時は、主に次の6項目を確認しましょう。
①機能
全文検索、類似図面検索、OCR、版管理、関連書類の紐付けなど、自社の課題解決に必要な機能がそろっているか確認します。機能の多さだけで選ばないことが大切です。
②検索精度
AIやOCRの精度は、図面の状態や形式によって異なります。古い紙図面や手書き文字など、自社の図面を使って確認しましょう。
③料金
月額料金だけでなく、初期費用やデータ移行、保存容量、オプション、サポートを含めた総額で比較します。非公開の場合は見積を取りましょう。
④既存システムとの連携
基幹システムや生産管理システム、CADなどとの連携可否を確認します。CSV連携か自動連携かによって、導入後の作業負担も変わります。
⑤セキュリティ
アクセス権限、認証方式、接続制限、操作履歴、データの保管環境などが、自社の基準を満たしているか確認します。
⑥導入支援
データ移行や初期設定、操作説明、社内稟議、導入後の運用改善まで、どの範囲を支援してもらえるか確認します。
主な図面管理システムの比較
ここでは、製造業で利用できる主な図面管理システムを比較します。
| サービス名 | 主な機能・特徴 | 導入形態 | 料金体系 | 導入・試用支援 |
| ジーエン図面 | AI図面解析、AIスマート整理、類似図面検索、全文検索、AIチャット検索、スマート版管理、関連データの自動紐付け、図面差分表示 | クラウド型 | 月額3万円～＋初期費用 | 製造業専門コンサルタントが課題整理、運用設計、データ移行、初期設定、運用改善、社内説明を支援。無料体験あり |
| CADDi | 製造データの取り込み・解析、2D・3Dデータの形状・仕様値解析、類似性判定、関連データの横断探索・分析、権限管理 | クラウド型 | 要問い合わせ | 専門チームが導入から成果創出まで支援。デモ・試用条件は要問い合わせ |
| ズメーン | 図面・関連資料の一元管理、フリーワード検索、AI類似図面検索、AI自動入力、案件・組立図・入金管理、見積書・納品書・請求書などの帳票発行 | クラウド型 | 要問い合わせ | 訪問・ビデオ会議でデモに対応。専任担当者が図面の取り込みや運用開始を支援 |
| 図面バンク | 全面OCR、全文検索、AI類似形状検索、2D・3D CADのプレビュー、案件・版管理、関連書類の管理、フォルダ・権限管理 | クラウド型 | 月額制（原則年額払い） | 無料デモ、3カ月検証パックあり。導入後はマニュアルと専任のカスタマーサクセス担当によるサポートを提供 |
| NAZCA5 EDM | 図面・CADデータ・関連資料の一元管理、検索、版管理、ワークフロー、権限設定、CAD・生産管理システムとの連携（オプション） | オンプレミス型／クラウド利用も可能 | 導入プラン制 | 運用設計、初期設定、データ登録などの導入支援あり。支援範囲はプランにより異なる。導入後の保守サービスあり |
| 楽々Document Plus Cloud | 全文検索、版管理、ワークフロー、幅広い文書の一元管理。AI-Chat、AI-OCRはオプション | クラウド型（オンプレミス版もあり） | 月額制 | 1カ月間の試験利用あり。正式利用の申込後に講習動画を視聴可能。オンサイトサポートあり |
※2026年8月時点で各社公式サイトに掲載されている情報をもとに作成しています。料金や機能、提供条件は変更される場合があります。
図面管理システムは、製品ごとに得意分野や料金体系が異なります。自社の課題に優先順位をつけ、必要な機能と予算から候補を絞りましょう。
デモ・トライアルで確認するポイント
候補を絞ったら、デモやトライアルが提供されている場合は、できるだけ自社の図面を使って確認しましょう。各社が用意した見本データだけでは、自社環境での読み取り精度や検索性を判断しにくいためです。
確認用には、次のような図面を用意すると比較しやすくなります。
●日常的によく検索する図面
●文字が薄い、傾いている、手書き注記がある図面
●形状がよく似ている図面
●改訂前後の図面
●見積書や検査成績書など、関連資料が多い図面
●PDF、画像、CADなど形式が異なるデータ
そのうえで、読み取り精度、検索結果の妥当性、目的の図面にたどり着くまでの操作数、登録のしやすさ、画面の分かりやすさを確認します。
実際に利用する現場担当者にも操作してもらい、「毎日の業務で無理なく使えるか」という視点で意見を集めることが大切です。
社内稟議を進める
稟議書に必要な項目
導入候補が決まったら、社内稟議を進めます。経営層が判断しやすいように、現在発生している損失、導入費用、期待できる効果、導入後の運用方法を具体的に示しましょう。
稟議書には、次の項目を盛り込みます。
| 項目 | 記載する内容 |
| 導入目的 | 図面検索時間の短縮、最新版の誤使用防止、見積業務の効率化など |
| 現在の課題 | 検索時間、手戻り件数、属人化、保管コストなど |
| 対象範囲 | 対象部門、利用人数、対象図面、移行予定枚数 |
| 導入費用 | 初期費用、月額費用、移行費用、オプション費用など |
| 投資対効果（ROI） | 年間削減時間、削減コスト、投資回収の見込み |
| セキュリティ | 認証、権限管理、接続制限、データ保管環境など |
| 導入スケジュール | 契約、初期設定、データ移行、操作説明、運用開始の時期 |
| 推進体制 | 導入責任者、システム管理者、利用部門の担当者 |
稟議では「便利になる」という説明だけでなく、「現在、年間で何時間の検索工数が発生しており、導入後にどこまで削減を目指すのか」を示すと、必要性が伝わりやすくなります。
また、導入しない場合に検索工数や属人化、誤使用のリスクが今後も残ることも説明すると、経営上の判断材料になります。
関係部門との認識を合わせる
図面管理には、設計、営業、調達、製造、品質管理など複数の部門が関わります。また、クラウドサービスを利用する場合は、情報システム部門によるセキュリティ確認も必要です。
稟議書を提出する前に、上司、情報システム部門、実際に図面を使う部門へ次の点を共有しておきましょう。
●何を改善するために導入するのか
●どの図面・部門を対象にするのか
●現在の業務がどのように変わるのか
●誰が導入と運用を担当するのか
●セキュリティ上の懸念はないか
事前に疑問や懸念を集め、導入を検討しているシステムの提供会社にも回答してもらうことで、稟議の差し戻しや導入後の認識違いを減らせます。
システム導入・図面のデータ化
保有している図面をシステムへ取り込む
社内承認後は、図面の取り込みと初期設定を進めます。
まず、紙、ファイルサーバー、個人のパソコン、既存システムなどに保管されている図面の所在を確認します。
すべての図面を一度に取り込む必要はありません。図面の枚数が多い場合は、次のようなデータから優先して取り込むと、早い段階で効果を確認できます。
●現在も頻繁に使用している図面
●見積時に参照することが多い図面
●改訂や差し替えが多い図面
●特定の担当者しか保管場所を知らない図面
●紛失や取り違えが業務に与える影響の大きい図面
一方、全社で同じ図面管理方法がすでに決まっており、一括移行の方が効率的な場合は、最初から広い範囲を取り込む方法もあります。図面枚数や保管状態、移行支援の有無に合わせて進め方を選びましょう。
自社に合わせて初期設定し、運用を開始する
運用開始前に、次の項目を設定・共有します。
●図番や品名、材質などの検索項目
●部門・役割ごとのアクセス権限
●図面の登録・更新を行う担当者
●利用者への操作説明と、困ったときの相談先
ただし、細かなルールを最初から作り込む必要はありません。一部門から試すか、全社で始めるかも含め、自社に合う方法で運用を開始しましょう。
運用・活用を定着させる
導入前・後の効果を測定する
導入後は、効果を測定しながら運用を見直し、継続して活用できる状態をつくることが大切です。
図面管理システムは、導入して終わりではありません。実際に業務が改善したかを把握するため、次の項目を導入前後で比較します。
●図面を探す平均時間
●見積回答にかかる時間
●確認ミスの件数
●システムの利用頻度
効果を正しく把握するため、導入前の数値をあらかじめ記録しておきましょう。導入1か月後、3か月後など、時期を決めて継続的に測定することも大切です。
削減できた時間やコストを数値化すれば、導入効果を社内へ報告しやすくなります。期待した効果が出ていない場合も、検索方法や登録データ、利用状況を見直すための判断材料になります。
現場の声をもとに運用を改善し、活用範囲を広げる
利用者の声や利用状況を確認し、必要に応じて次の項目を見直します。
●検索項目や表示内容
●部門・役割ごとのアクセス権限
●図面や関連資料の登録方法
●操作方法や社内への周知方法
効果を確認できたら、対象図面や利用部門を広げます。段階的な拡大は必須ではなく、複数部門で同じ図面を使う場合は早い段階から共有するなど、自社に合う方法で進めましょう。
ジーエン図面なら、課題整理・社内稟議から運用定着まで支援
ジーエン図面は、図面のデータ化・整理・検索・活用を支援するクラウド型の図面管理システムです。
図面をアップロードすると、AIが図番、部品名、材質、加工条件、担当者などを読み取り、検索できるデータへ変換します。紙やPDF、画像などをまとめて取り込み、自動で分割・分類・タグ付けする「AIスマート整理」にも対応しています。
主な機能は次のとおりです。
①類似図面検索
図面の形状・寸法・材質などをもとに、過去の類似図面を検索できます。図番が異なる類似部品の発見にもつながります。
②関連データの紐付け
見積書・仕様書・検査成績書・作業指示書などを図面に紐付け、必要な情報をまとめて管理できます。
③さまざまなファイル形式を一元管理
PDF・Excel・CADデータなど、形式の異なるファイルをまとめて管理できます。
④3D CADデータ対応
CADソフトがなくても、ブラウザ上で3D形状を確認できます。調達・営業・製造・品質など、設計部門以外でも3Dデータを活用できます。
⑤AIチャット検索
AIに質問するだけで、図面・仕様書・見積書・検査書・作業標準書などを横断的に検索。関連する帳票までまとめて確認できます。
⑥アクセス権限の設定
部門や役割に応じてアクセス権限を設定し、図面や関連情報を安全に共有できます。
⑦導入・活用支援
製造業専門の担当者が、現場の運用に合わせた導入や活用をサポートします。
これらの機能を現場で活用できるよう、導入前後のサポートも用意しています。
導入時には、製造業専門のコンサルタントが運用設計やデータ移行、初期設定を支援します。導入後の活用に加え、社内稟議やセキュリティの相談にも対応しています。
図面DXを何から始めればよいか分からない場合でも、課題整理から運用定着まで伴走するため、導入担当者の負担を抑えながら進められます。
料金は月額3万円からで、別途初期費用がかかります。自社の図面を使った無料体験も用意しているため、読み取り精度や操作性を導入前に確認できます。図面DXの進め方でお悩みの方は、無料体験や個別相談をご利用ください。
