0120-905-942「良かれと思って導入した図面DXのせいで、仕事が増えた」という経験はありませんか？
それは、新しいシステムに合わせるために、既存のフォルダ運用やファイル名のルールを無理に変えてしまったことが一因となっているケースがあります。
では、なぜそのような本末転倒な状況が起きてしまうのでしょうか。
本記事では、製造業における図面管理の現状と、今のやり方を一切変えずに現場の負担を減らすための具体的な改善策を解説します。
index
図面管理の基礎知識
製造業における図面管理とは、設計から調達、製造、メンテナンスに至るまで、図面データを必要なときに正確かつ迅速に活用できる状態で管理する仕組みです。図面には設計・製造に関するノウハウが蓄積されており、効率よく再利用できるかどうかが企業の競争力にも大きく影響します。
また、図面管理のDXは単に紙図面を電子化することではありません。図面と見積情報、検査記録、不具合情報などを紐付け、必要な情報をすぐに検索・活用できる環境を整えることが本来の目的です。
4つの図面保管方法

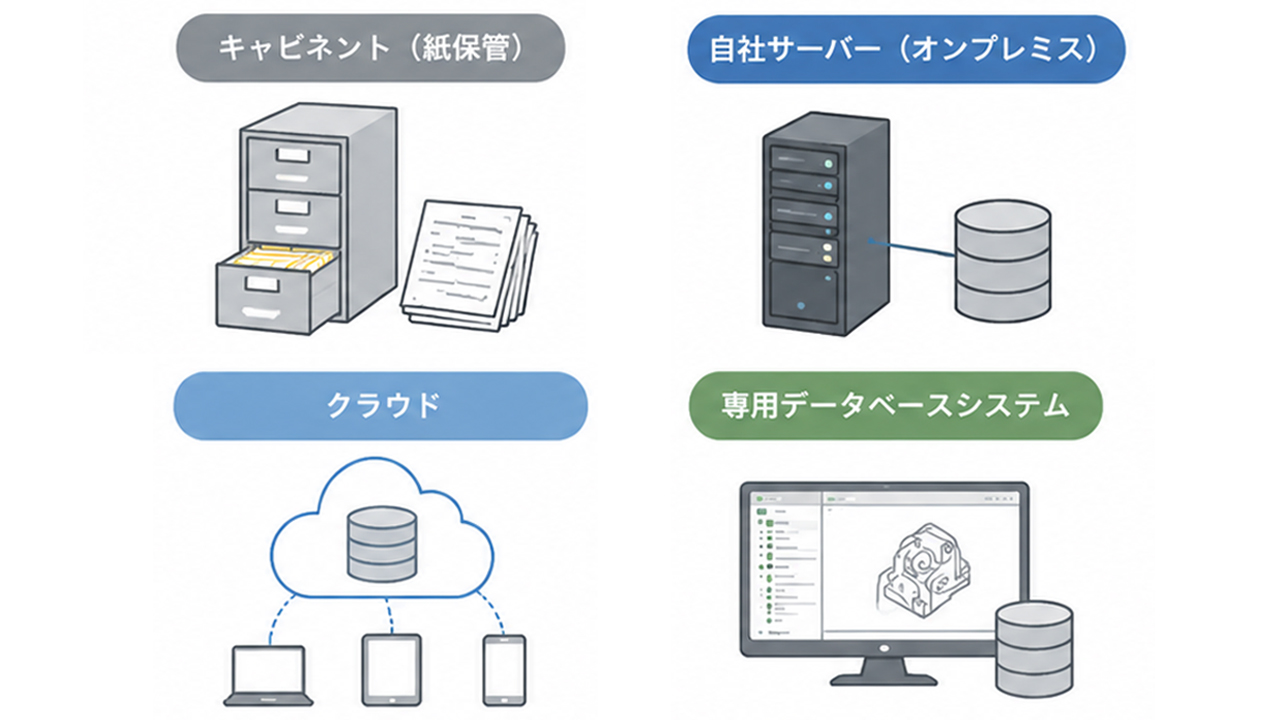

製造現場における図面の保管方法は、企業の歴史や業務フローによっていくつかの形態に分かれます。それぞれの特性とメリット・デメリットは以下の通りです。
紙・台帳による管理
紙図面をファイルに綴じてキャビネットや倉庫で保管する方法。機器操作が不要で赤書きが容易な一方、保管スペースを圧迫し、検索に膨大な時間がかかります。劣化や紛失のリスクもつきまといます。
社内ファイルサーバーによる管理
社内に設置した物理サーバー内に共有フォルダ階層を作成してデータを保存する方法。比較的高速にアクセスできますが、フォルダ階層の複雑化やファイル命名ルールの形骸化を招きやすく、「目的の図面が見つからない」という状況が頻発します。
汎用クラウドストレージ
Boxなどを活用し、インターネット経由で図面を保存・共有する方法。拠点間での情報共有がスムーズで、堅牢なセキュリティが保たれるメリットがあります。しかし、図面内のテキスト検索や、形状の「類似性」から図面を特定するといった製造業特有の検索アプローチには不向きです。
専用の図面管理システム
図番や属性情報をデータベース化して管理する専用パッケージ。強力な検索能力や、誤って古いバージョンで加工してしまうミス（先祖返り）を防ぐ機能を備えています。ただし、導入時に既存データの全面移行や厳格なルール変更が必要となり、現場の導入負担が重くなりがちです。
フォルダ共有と専用システムの違い
日常的に利用されている「共有フォルダやBoxでのファイル管理」と、高度な「専用システム」には、実務効率とデータの信頼性の面で以下のような決定的な違いがあります。
| 比較項目 | フォルダ管理（共有フォルダ・Box） | 専用図面管理システム |
| 最新版の特定（版管理） | 手動で管理。古いバージョンの見落としや誤使用リスクが高い | システムが履歴を自動追跡。常に最新版が一目で判明する |
| 検索性 | フォルダ階層をたどるか、ファイル名の一部で検索するのみ | 図番、顧客名に加え、図面内テキストや形状の類似度で多角的に検索 |
| 関連書類の紐付け | 図面、見積書、不具合情報が別々のフォルダに散らばりやすい | 図面ファイルを主軸に、各種仕様書や成績書を自動で一元マッピング |
| 導入時の現場負荷 | 不要。現在のやり方・ルールをそのまま維持できる | データの全面移行や属性タグの入力、新たな操作の習得が必要 |
製造現場でのデータ検索ストレス
多くの製造現場では、図面管理が十分に機能しておらず、さまざまな業務ロスが発生しています。
たとえば設計部門では、過去の類似図面が見つからず、似た図面をゼロから作成する「重複設計」が発生しています。また、調達・購買部門では、過去の見積実績や発注履歴を探すために、多くの時間を費やしているケースも少なくありません。
さらに、加工条件や注意点などのノウハウがベテラン担当者の経験に依存し、担当者の退職とともに失われるなど、属人化も大きな課題となっています。
このように、「探す時間」「重複作業」「属人化」は、多くの製造業が抱える共通の課題となっています。
ルール強制がDXを失敗させる理由
こうした課題を解決するために、DXツールや図面管理システムを導入する企業は増えています。しかし、導入にあわせてフォルダ構成や命名ルールの変更、属性情報の入力など、新たな運用を現場へ求めることで、かえって負担が増えてしまうケースも少なくありません。
その結果、システムが定着せず、従来の運用へ戻ってしまうこともあります。
本来、DXの目的は運用を変えることではなく、「探す時間」「確認工数」「ミス」「属人化」といった現場の課題を減らし、業務を効率化することです。
既存フォルダを活かした運用アプローチ
現場に大きな負担をかけずに業務を効率化するには、既存のフォルダやサーバーを活かした「役割分担型のDX」が有効です。
DXというと、新しいシステムへ運用を合わせるイメージがありますが、現場に定着するDXは既存の仕組みを無理に変えません。保存や権限管理は現在のシステムを活用し、図面の検索・比較・活用だけを別システムで強化することで、現場の混乱を抑えながら業務効率化を進められます。
しかし、大切なのは「既存の運用を維持したまま、情報の活用性を高めること」です。
では、その課題をどのように解決するのでしょうか。
その具体的な解決策として、営業製作所株式会社では図面管理システム「ジーエン図面」を提供しています。
ここからは、ジーエン図面の具体的な機能についてご紹介します。

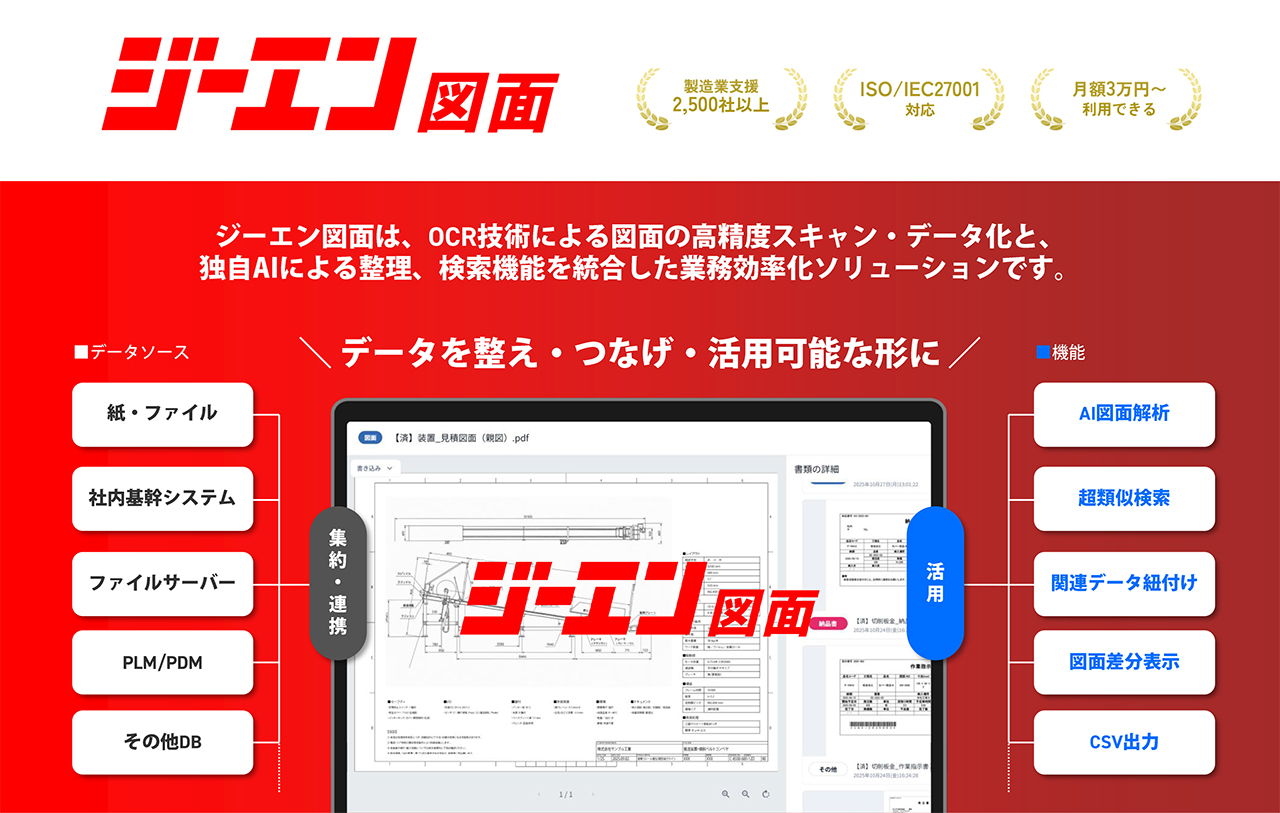

既存システムと情報をつなぎ図面活用を高度化する「ジーエン図面」
DXの本来の目的は、システムを増やすことではなく、「情報を活用しやすくすること」です。
製造業では、基幹システムやPDMなど、さまざまなシステムが利用されています。しかし、それぞれのシステムが独立していると、同じ情報を何度も登録したり、最新情報を探すために複数のシステムを確認したりする必要があり、現場の負担につながります。
ジーエン図面は、基幹システムやPDMなどの外部サービスとの連携に対応しています。既存システムとの情報連携を行いながら、より効率的な図面活用を支援します。
さらに、ジーエン図面が備える独自機能が、現場のデータ活用を大きく変えます。
超類似図面検索
独自の高度なAIが図面の「形状」を瞬時に識別し、数秒で過去の類似図面を探し出します。図番やキーワードが分からなくても、手元のポンチ絵（簡易スケッチ）やスマートフォンで撮影した類似部品の写真から検索可能です。
図面差分表示
図面の変更前後を自動で重ね合わせ、異なっている箇所を1秒で色分け表示（オーバーレイ表示）します。
AI OCR機能
製造業に特化した高精度AI OCRが、図面内の材質や顧客名、図番などのテキスト情報を自動的に抽出・データ化します。手書きで書き込まれた現場の注意書きや指示メモまで正確に読み取ることが可能です。
このようにジーエン図面は、保存場所やフォルダ構成、権限管理のルールを変えることなく、図面の検索・比較・活用だけを高度化できる仕組みです 。現場に新たな入力作業や管理負担を増やさず、これまで蓄積してきた図面資産をより有効に活用できます 1 。DXのために運用を変えるのではなく、今の運用を活かしながら業務効率を高めることが、現場に定着するDXの第一歩です。
ジーエン図面に関する詳しい情報はこちら
3分でわかるジーエン図面の資料はこちら
1分でわかるジーエン図面｜AI概算見積もり機能の資料はこちら
まとめ
現場に多大な負担を強いる運用の変更は、実務効率を低下させるだけでなく、DXプロジェクトそのものの失敗を招きます。大切なのは、既存の使い慣れた保管場所や、現状のセキュリティルールをそのまま活かしながら、高度な検索・比較の機能だけを自然に重ね合わせることです 。
営業製作所が提供する「ジーエン図面」は、2,500社を超える製造企業の支援実績から蓄積されたノウハウをベースに、初期導入の負担を最小限に抑え、月額3万円から手軽にトライアル利用できる仕組みを整えています。
なお、営業製作所は2026年7月1日～3日に東京ビッグサイトで開催される「ものづくりワールド東京」に出展予定です 。出展内容やブース情報については、2026年6月24日配信予定の次回メールマガジンにて詳しくご案内いたします。
図面管理DXやジーエン図面にご興味をお持ちの方は、ぜひ次回のご案内もご覧ください 。
