【どれが最新版？】図面の版管理ミスを防ぐ課題と進め方を解説

図面の版管理とは

製造業において、製品の改良や仕様変更に伴う設計変更は日常的に行われます。この変更に伴って修正された図面の履歴を正確に記録し、どの図面がどのタイミングで改訂されたのかを整理・保存する実務プロセスを「図面の版管理」と呼びます。
通常、最初の図面は「初版（Rev.0）」として発行され、変更ごとに「Rev.01」「Rev.02」と版数が進められます。版管理の目的は、単に変更履歴を残すことだけではありません。設計、購買、製造、品質管理、さらには外部の協力会社に至るまで、製品に関わるすべての関係者が、常に同一の「正しい設計情報」をリアルタイムで共有できる状態を作ることです。

図面の版管理の種類

製造現場における版管理の方法は、企業のIT化の進捗度合いによって異なりますが、主に以下の3つの手法に分類できます。

近年では、これらに加え、部門を問わず誰でも最新図面を確認でき、AIを活用して自動的に版を紐付ける「クラウド型図面管理システム」が普及しています。

最新版と過去版の違い

図面管理において極めて重要なのが、「最新版」と「過去版（旧版）」の役割を明確に区別し、混同を防ぐことです。

最新版は、現在の製造ラインや調達活動において、唯一「正」として参照されるべき有効な図面です 。最新の設計変更や寸法、公差が正確に反映されています 。

これに対し過去版は、すでに改訂されて無効となったものの、過去に製造した製品のトレーサビリティ（追跡可能性）や不具合分析、またはリピート見積時の仕様確認のために参照すべき重要な履歴情報です 。

現場で発生する重大なトラブルの多くは、過去版を隔離する仕組みがなく、作業者が気づかずに古い図面を参照して加工や発注を行うことに起因します 。最新版と過去版が同一フォルダに混在する運用は、エラーを誘発する最大の要因です。

製造業における図面管理の現状

多くの中小・中堅製造業では、部門ごとに図面データがバラバラに管理されることが深刻な問題となっています。設計部門は専用システムでCADデータを管理し、営業部門は顧客からのメール添付ファイルを個人のパソコンに保存、調達部門は基幹システムから図面を出力し、現場は紙の図面を出力して使い回すといった現状です。
このようにシステムが乱立し、データが分断されているため、設計部門での改訂情報がタイムリーに伝わりません。メールの転送漏れや通知の遅れによって、購買担当者は旧版図面を外注先に送り、現場では旧版の紙図面をもとに加工を進めてしまうデータの不整合が常態化しています。

製造業で図面管理に取り組む際の課題

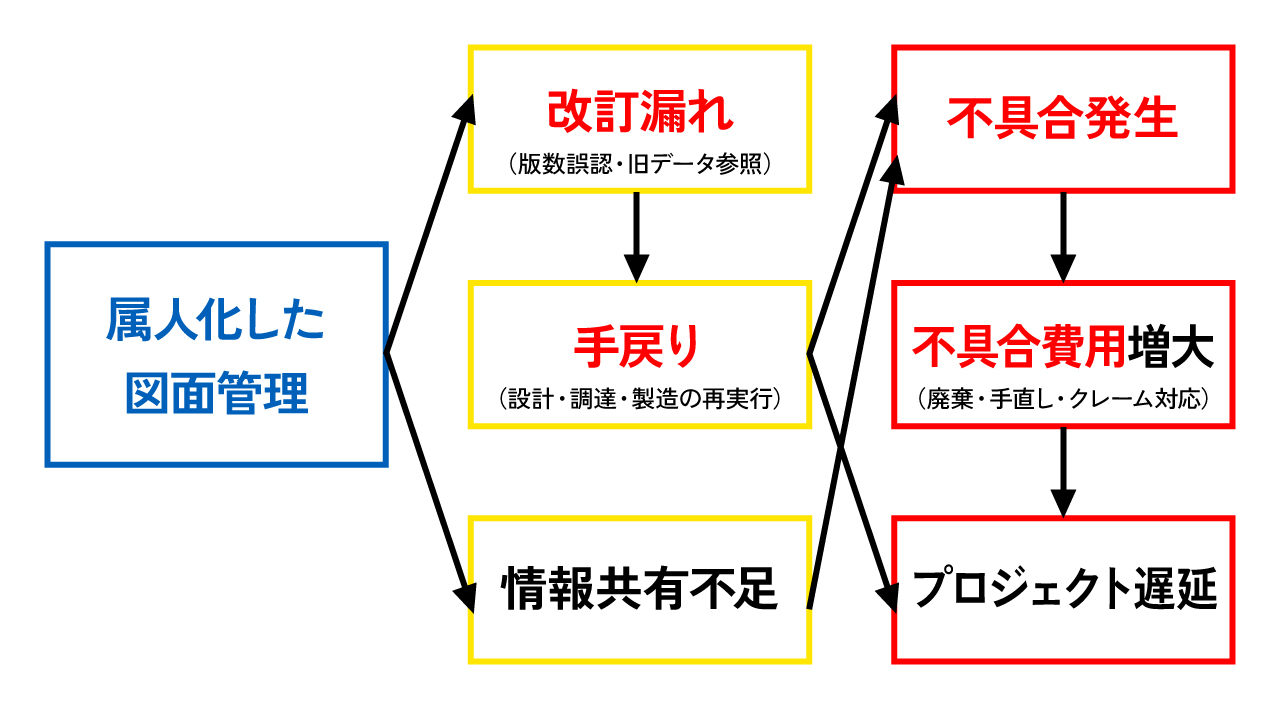

図面管理の属人化が引き起こす課題は、図番違い、客先違い、部署違い、担当者違いなどの複雑な「違い」が絡み合い、最新図面の特定が個人の判断に依存してしまう点にあります。こうした管理の形骸化や改訂情報の伝達漏れは、組み立て時の部品干渉や寸法誤差などの重大な品質トラブルを誘発し、致命的な手戻りをもたらします。

実際に、ある大手産業用装置メーカーでは最新版の管理不備により、旧版図面のまま20台分の高額部品を先行発注してしまい、約1億円の損失を出した事例もあります。図面管理のミスは単なる手間の問題ではなく、経営に直撃する重大なリスクです 。

図面の版管理を進めるための具体策

図面トラブルを防ぐには、個人の注意力に頼る運用を改め、システム的に誤りを防ぐ「仕組み化」の構築が不可欠です。ファイル命名規則やフォルダ制限といった「人間の注意」に頼るルールは忙しい実務の中で形骸化しやすく、古い図面の回収漏れを完全に防ぐことは困難だからです。

そのため、現在はITシステムを活用し、自動で登録から履歴整理までを行う運用が推奨されています。全部門や外注先が常に同じ最新データベースを参照できれば、伝達漏れによるトラブルを根本から防げます。

ただし、導入に手動の仕分けやファイル名変更などの手間が残るシステムは現場で定着しません。大切なのは「現場に負担をかけず、誰でも直感的に使いこなせること」です。

この課題を解決するのが、営業製作所株式会社が提供する最新AI搭載システム「ジーエン図面」です。そのスマートな機能価値を、期待される活用シーンとともに紹介します。

図面の取り違いや確認の手間をなくすなら ジーエン図面

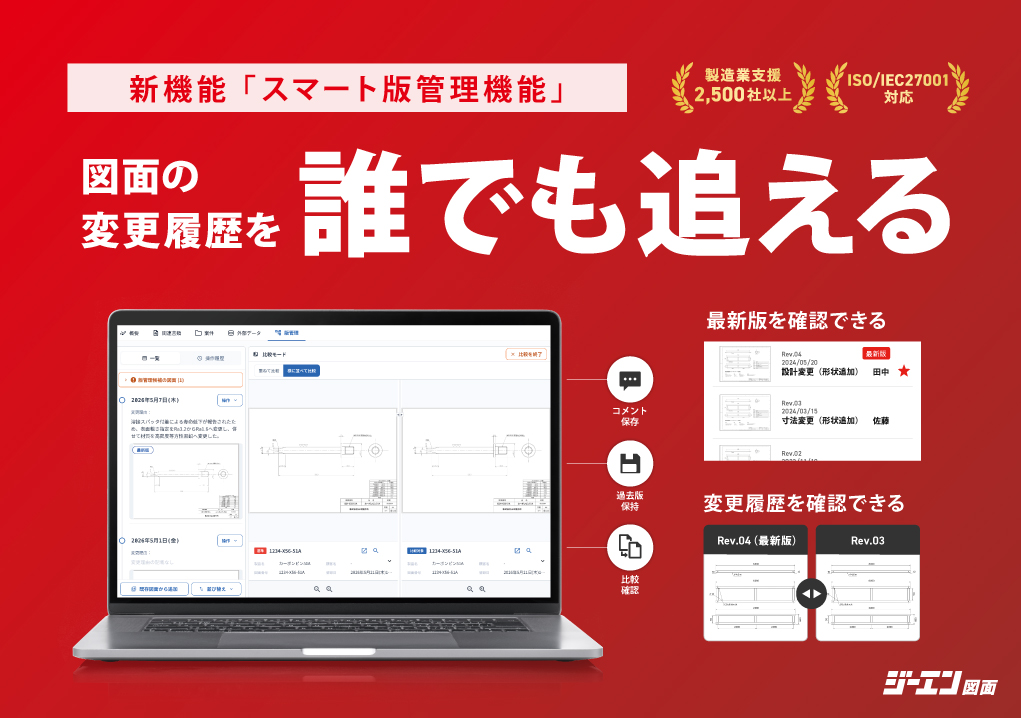

ジーエン図面の新機能である「スマート版管理」は、AIが図面データをスキャンして図番や情報を自動判定し、手作業ゼロで以下の3つのアプローチから現場の版管理を自動で最適化します。

最新版の自動判別
図番が一致する複数の図面をAIがグループ化。手作業のフォルダ分けなしで、今使うべき最新版（Rev.04等）を一目で特定できます。

履歴の見える化
古い版を自動保持し、改訂時の「寸法変更」などの理由をコメント保存。重ねて違いを色分けする「差分表示」で変更箇所の確認漏れを防ぎます。

属人化の解消
特定の担当者しか改訂理由が分からない状態を防ぎ、設計・調達・製造の全員が同じ最新情報とコメントをいつでも確認・共有できます。

こんなお悩みはありませんか？

•最新版の図面がどれかわからない
•修正履歴を追うのに時間がかかる
•社員ごとに保存場所が違う
•誤った図面で製作してしまったことがある
•図面管理が担当者任せになっている

これらの課題は、図面管理の仕組みを見直すことで解決できます。

ジーエン図面に関する詳しい情報はこちら

3分でわかるジーエン図面の資料はこちら

1分でわかるジーエン図面｜AI概算見積もり機能の資料はこちら

まとめ

適切な図面版管理は、加工ミスを防ぐ「守りのDX」であり、見積・業務を効率化する「攻めのDX」の基盤です。

クラウド型システム「ジーエン図面」は、初期費用を抑えて月額3万円からスタート可能 。国際規格ISO/IEC 27001に準拠し、強固なセキュリティ体制で重要データを守ります 。手作業ゼロで最新版を特定し、過去の変更履歴を確実に追跡できる「スマート版管理」を試してみませんか。

現在、資料請求や無料デモ、個別相談を受け付けております 。手戻りや誤加工をゼロにし、属人化を解消したい企業様は、ぜひお気軽にお問い合わせください 。

ジーエン図面に関するお問い合わせはこちら

【PR】営業活動で成果を上げている企業の「リアル」を公開中！

見積スピードを武器に受注を伸ばしている企業のジーエン図面導入による事例・インタビュー動画をぜひチェックしてみてください。

株式会社鈴木鉄工所様

紙図面はPDF化して1つのフォルダに溜めていたものの整理されておらず、目的の図面を1枚探すのに30分かかることもありました。受注済み図面だけ管理し、受注前図面は山積みで、見積漏れに気づくのも問い合わせ後という非効率な状態でした。

事務工数を増やさず自動で情報入力できる「ジーエン図面」を導入したことで、案件単位で図面が整理され、見積の正確さとスピードが向上し、機会損失の防止につながっています。現在は瞬時に図面検索ができ、作業効率が大幅に改善しました。

この導入事例の詳細については、以下の記事をチェックしてみてください。

▶︎見積漏れの機会損失を防ぐ！簡単で効率的な図面管理を実現

株式会社タキオンワタナベ様

受注案件の図面は紙とデータで管理していたものの、見積図面は数が多く保管しておらず、ファイル名を図番で保存していたため品名から検索できず、過去の図面参照や見積金額の確認に時間がかかる課題がありました。

こうした状況を改善するため、手間なく導入できる点に魅力を感じ「ジーエン図面」を採用。メール転送やスキャンPDFの一括アップロードだけで自動整理されるため、従来の業務フローを保ったまま運用できています。多軸検索により図面を探す工数も大幅に削減され、見積回答の状況確認もスムーズになりました。図面管理だけでなく案件管理まで一括で行えるようになり、業務効率化を強く実感されています。

この導入事例の詳細については、以下の記事をチェックしてみてください。

▶︎手間なく重要な情報を集約！図面管理からの業務効率化

株式会社立成化学工業所様

URL:https://www.youtube.com/watch?v=0x6xZPoDceU

営業担当が1人のみで見積業務が完全に属人化しており、担当者不在時は問い合わせに対応できず機会損失が発生していました。そこで ジーエン図面を導入。AIによるメール・添付図面の自動読み込み・振り分け・整理で、フォルダ作成や名前付けといった手作業を不要にしました。

結果として、見積回答漏れが解消し、誰でも案件を把握できる仕組みが整ったことで受注率の向上につながりました。またPDF化・共有のペーパーレス化により、コピー用紙の使用頻度も大幅に削減されています。今後はさらに情報共有を進め、「誰でもすぐに回答できる組織づくり」を目指す方針です。

株式会社ウェルディング中野様

URL:https://www.youtube.com/watch?v=zvPxVob7amU&feature=youtu.be

見積業務が特定担当者に依存しており、担当者不在時の業務停止や、過去案件検索に多くの時間を費やしていました。ジーエン図面の導入により、メール転送だけで自動的に案件名付与・フォルダ整理が行われ、手作業による管理から解放されました。

その結果、従業員の労働時間が月約 10 時間削減され、見積回答スピードは従来の 4 日から 2 日以内、場合によっては当日回答まで短縮されました。さらに、超類似検索機能で過去見積データを瞬時に検索できるようになり、効率が大幅に向上。担当外のメンバーでも案件を引き継げるようになり、業務のボトルネック解消にも寄与しています。今後は人手不足対策としても AI活用を進めたい意向です。
