「図面管理システムは便利そうだが、費用に見合う効果があるのか分からない」
「何枚くらい図面があれば、導入を検討すべきなのか」
図面管理システムの導入を検討する際、このような疑問を持つ方も多いのではないでしょうか。
図面管理によって削減できるのは、紙図面の保管スペースだけではありません。必要な図面を探す時間や、類似図面を見つけられずに一から作成し直す時間、過去の見積もり情報を確認する時間など、日々の業務ではさまざまな“見えないコスト”が発生しています。
本記事では、図面1,000枚・1万枚・10万枚の3つの規模を想定し、図面管理システムによってどの程度の業務時間を削減できるのかを試算します。
※本記事の数値は、導入効果を分かりやすくするためのモデルケースです。実際の効果は、図面の利用人数や検索頻度、現在の管理方法などによって異なります。
index
図面管理システムの費用対効果は、保管コストだけでは測れない
図面管理システムの導入効果を考える際、紙図面の保管スペースやファイルサーバーの費用だけを比較してしまうことがあります。
しかし、図面管理で本当に大きな負担になっているのは、日常業務の中で少しずつ発生している作業時間や、必要な情報を活用できないことによる機会損失です。
図面管理で発生している“見えないコスト
製造業の現場では、次のような作業やリスクが発生しています。
●必要な図面の検索にかかる時間
●類似図面を発見できないことによる再作成工数
●分散した見積書・仕様書・検査記録の確認工数
●属人的な管理による業務停滞・退職時の引き継ぎリスク
●見積回答の遅れによる受注機会の損失
1回あたりの作業時間は短くても、複数の担当者が毎日繰り返せば、年間では大きな工数になります。
また、見積回答の迅速化や属人化の解消、担当者不在時の業務停滞防止など、図面管理には金額だけでは測りにくい効果もあります。
図面や見積もり情報を探す時間を減らすことで、本来取り組むべき設計、製造、顧客対応などに使える時間を増やせます。
費用対効果は「削減できる業務時間」から考える
図面管理システムの費用対効果を確認するには、「何人が、どのくらいの頻度で、何分かけて図面を探しているか」を把握することが重要です。
まずは、年間の削減効果と導入コストを比較します。

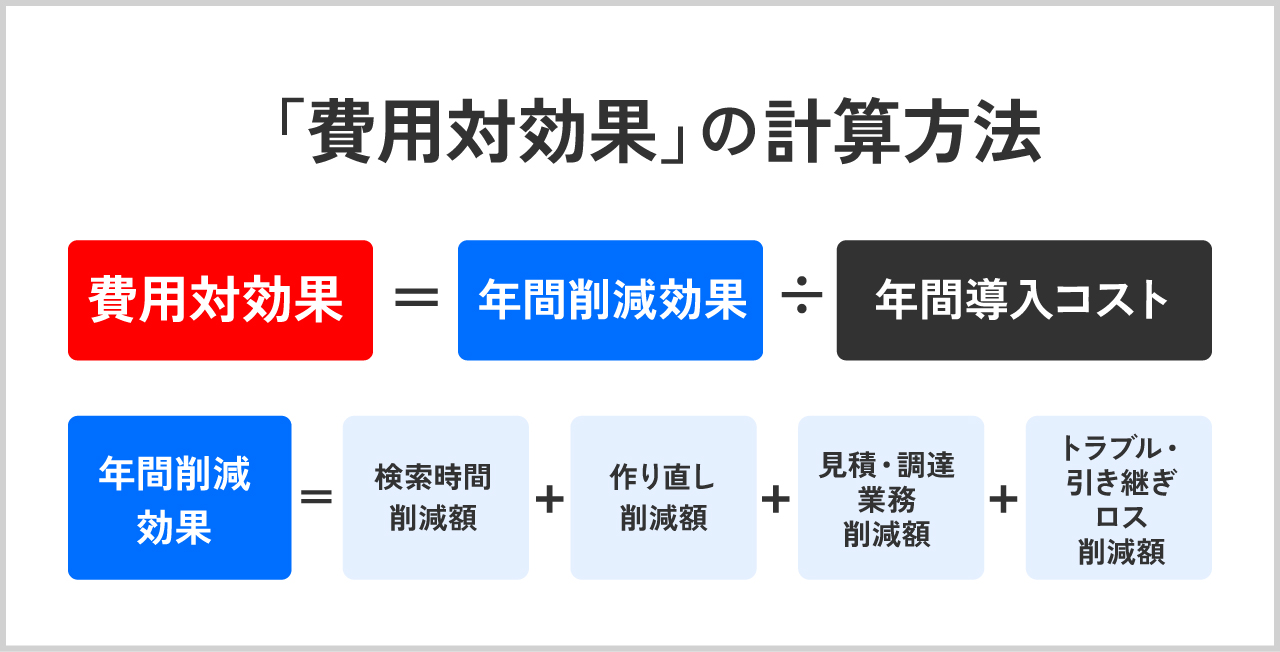

年間削減効果は、次のような業務の削減額を合計して算出します。
月額費用や初期費用だけを見るのではなく、図面管理システムによって削減できる業務時間を人件費に換算し、導入コストと比較することが大切です。
図面枚数が増えるほど、導入効果は大きくなりやすい
一般的に、図面枚数が増えるほど目的の図面を探すことが難しくなり、重複設計や過去データを再利用できないリスクも大きくなります。
●図面が少ないうちは、「探す時間の削減」が中心となる
●図面が増えると、類似図面の再利用による作り直しの削減効果が大きくなる
●さらに大規模になると、図面管理は単なる保管ではなく、設計・調達・製造・営業をつなぐ情報基盤になる
ただし、図面枚数が少ないからといって、導入効果がないわけではありません。
たとえ1,000枚程度でも、複数の担当者が毎日図面を探していたり、担当者ごとに保存場所が異なっていたりする場合は、大きな改善効果が期待できます。
実際の導入効果は、図面枚数だけでなく、利用人数や検索頻度、現在の管理方法によっても異なります。
ここからは、図面枚数ごとに想定される課題と、図面管理システムによる業務時間の削減効果を見ていきます。
「図面 1,000枚」規模の投資効果
小規模でも「探す時間」と「作り直し」を削減できる
図面1,000枚規模では、小規模な加工会社や設計事務所、少人数の製造業などが想定されます。
紙図面やPDFをフォルダで管理している場合、次のような課題が発生しやすくなります。
●図面の保存場所が担当者ごとに異なる
●過去図面を探すのに時間がかかる
●似た図面があるのに見つけられず、再作成している
●担当者が不在だと図面を探せない
例えば、5名の担当者が1日15分ずつ図面を探しているとします。
5名×15分×20営業日＝月間25時間
図面管理システムによって検索時間を50％削減できた場合、月間12.5時間の削減になります。
担当者の時間単価を3,000円とすると、削減効果は月間3万7,500円、年間では45万円です。
図面1,000枚規模でも得られるメリット
大幅なコスト削減だけでなく、図面を探すストレスの軽減、作り直しの防止、属人化の解消が大きな導入効果になります。
「図面 1万枚」規模の投資効果
部門をまたいだ業務効率化が費用対効果につながる
図面が1万枚規模になると、設計部門だけでなく、調達・製造・営業など、複数の部門が図面を利用するケースが増えてきます。
その結果、次のような課題が生まれます。
●図面、見積書、仕様書、検査記録が別々に管理されている
●営業や調達担当者が過去の図面を探せない
●過去にどのサプライヤーへ依頼したか分からない
●類似案件の見積もり情報を再利用できない
●部門間の確認や問い合わせに時間がかかる
例えば、20名の担当者が1日20分ずつ、図面の検索や関連情報の確認を行っているとします。
20名×20分×20営業日＝月間約133時間
図面管理システムによって60％削減できた場合、月間約80時間の削減になります。
時間単価を3,500円とすると、削減効果は月間約28万円、年間では約336万円です。
さらに、次のような効果も期待できます。
●過去見積もりの再利用
●類似図面の活用
●サプライヤー選定の効率化
●見積回答の迅速化
●製造条件・検査記録の確認時間削減
図面1万枚規模で得られるメリット
1万枚規模では、設計・調達・製造・営業を横断して過去の情報を共有・再利用できることが、大きな費用対効果につながります。
「図面 10万枚」規模の投資効果
図面管理が全社の情報活用基盤になる
図面が10万枚規模になると、複数の拠点や部門にデータが分散し、図面番号やファイル名だけでは必要な情報を探しにくくなります。
過去図面が大量に蓄積されている企業では、次のような課題が考えられます。
●図面が拠点や部門ごとに分散している
●古い紙図面やPDFが大量に残っている
●図番が異なる類似部品を見つけられない
●過去案件を活用できず、同じような設計を繰り返している
●図面に関連する見積書や検査記録を探せない
●ベテラン社員の経験や記憶に依存している
例えば、100名の担当者が1日20分ずつ、図面の検索・確認・社内問い合わせに時間を使っているとします。
100名×20分×20営業日＝月間約667時間
図面管理システムによって70％削減できた場合、月間約467時間の削減になります。
時間単価を4,000円とすると、削減効果は月間約187万円、年間では約2,240万円です。
10万枚規模では、図面を早く探せることだけが効果ではありません。
図面や関連情報を一元的に管理することで、次のような活用が期待できます。
●類似図面の活用による設計の標準化
●重複設計の削減
●図番が異なる類似部品の発見
●過去情報を活用した原価低減余地の発見
●品質監査やトレーサビリティに必要な情報確認の効率化
●拠点間の技術・ノウハウ共有
図面10万枚規模で得られるメリット
図面管理システムは、単なる保管・検索ツールではなく、設計・調達・製造・品質管理をつなぐ全社的な情報基盤になります。
図面枚数別に見る導入効果の比較
ここまで紹介した図面1,000枚・1万枚・10万枚規模の導入効果をまとめると、次のようになります。
| 図面枚数 | 主な導入メリット | 年間削減額の試算例 |
| 1,000枚 | 検索時間・作り直し・属人化の削減 | 45万円 |
| 1万枚 | 部門をまたいだ情報活用 | 約336万円 |
| 10万枚 | 全社的な技術情報の活用 | 約2,240万円 |
図面枚数が増えるほど、検索時間の短縮だけでなく、過去図面の再利用や部門間の情報共有など、導入効果の範囲も広がります。
一方、1,000枚規模でも、図面探しや作り直し、属人化による業務停滞が発生している場合は、十分な導入メリットが期待できます。
※上記の削減額は、本記事で設定した人数・検索時間・時間単価に基づく試算例です。実際の効果は、利用人数や業務状況によって異なります。
図面管理の課題を解決する「ジーエン図面」とは
ここまで、図面枚数ごとに図面管理システムの導入効果を見てきました。
こうした図面探しや情報の分散、見積もり業務の属人化といった課題を解決する図面管理システムの一つが、「ジーエン図面」です。
ジーエン図面は、AIが図面の形状・寸法・材質などを解析し、過去の類似図面を検索できる図面管理システムです。図面だけでなく、見積書・仕様書・検査記録などの関連データも紐付けて管理できるため、設計・調達・製造・営業など、部門をまたいで過去の情報を活用できます。
それでは、実際にジーエン図面を導入した企業で、どのような効果が表れているのかを見ていきましょう。
「ジーエン図面」の導入事例
株式会社ウェルディング中野（加工業）
見積回答が最短当日、属人化も解消。
見積もり業務の属人化と案件情報の分散を解消。見積回答を約4日から2日以内へ短縮し、従業員1人あたり月約10時間の業務時間削減を実現しました。
株式会社若林精機工業（加工業）
最大2～3時間かかっていた過去図面をすぐに発見
紙図面と担当者の記憶に頼っていた過去図面探しを効率化。最大2～3時間かかっていた検索を短縮し、急ぎの見積もり時にも過去図面をすぐに確認できるようになりました。
八洲電工株式会社（加工業）
40年分の紙図面を70％削減。
手書きや旧CADで作成されたものを含む何万枚もの紙図面を電子化。保管スペースを確保しながら、必要な過去図面を検索・参照できる管理体制へ移行しました。
「ジーエン図面」の主な機能
ジーエン図面では、図面の検索・管理から、関連情報の確認・共有まで、製造業の図面管理を幅広く支援します。
さらに、AIへ質問するだけで関連資料を検索できる「AIチャット検索」や、CADソフトを使わずに3D形状を確認できる「3Dプレビュー機能」にも対応しています。
主な機能は次のとおりです。
①類似図面検索
図面の形状・寸法・材質などをもとに、過去の類似図面を検索できます。図番が異なる類似部品の発見にもつながります。
②関連データの紐付け
見積書・仕様書・検査成績書・作業指示書などを図面に紐付け、必要な情報をまとめて管理できます。
③さまざまなファイル形式を一元管理
PDF・Excel・CADデータなど、形式の異なるファイルをまとめて管理できます。
④3D CADデータ対応
CADソフトがなくても、ブラウザ上で3D形状を確認できます。調達・営業・製造・品質など、設計部門以外でも3Dデータを活用できます。
⑤AIチャット検索
AIに質問するだけで、図面・仕様書・見積書・検査書・作業標準書などを横断的に検索。関連する帳票までまとめて確認できます。
⑥アクセス権限の設定
部門や役割に応じてアクセス権限を設定し、図面や関連情報を安全に共有できます。
⑦導入・活用支援
製造業専門の担当者が、現場の運用に合わせた導入や活用をサポートします。
まとめ
図面管理システムの導入効果は、図面枚数だけでは判断できません。
図面を利用する人数や検索頻度、現在の管理方法、過去情報の再利用状況などによって、削減できる業務時間は異なります。
●1,000枚規模では、検索時間や作り直しの削減、属人化の解消
●1万枚規模では、設計・調達・製造・営業をまたいだ情報共有
●10万枚規模では、図面を起点とした全社的な情報活用
まずは、社内で「誰が」「1日に何回」「何分かけて」図面を探しているかを確認してみてください。
日々の小さな検索時間を積み重ねていくことで、これまで見えなかった図面管理のコストと、システム導入による効果が見えてきます。
